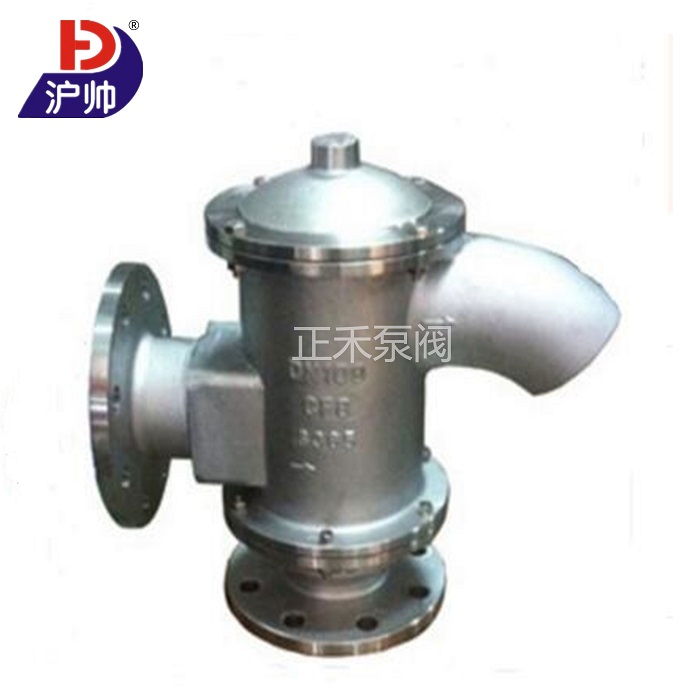

HXF-3型帶吸入接管阻火呼吸閥產品概述

帶吸入接管（阻火）呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要通風設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭壞的作用。帶吸入接管（阻火）呼吸閥是維護儲罐氣壓平衡，減少介質揮發的節能產品。帶吸入接管（阻火）呼吸閥是罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。它能對儲罐內外壓力進行自動調節等特點。呼吸閥內設有靜電保護裝置。根據國家標準《石油化工企業設計防火規范》之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。

一、HXF-3型帶吸入接管阻火呼吸閥工作原理

呼吸閥是正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性;當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續加高;當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的平衡裝置。

二、HXF-3型帶吸入接管阻火呼吸閥性能及特點

帶吸入接管（阻火）呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，使用方便等特點；閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能優良。

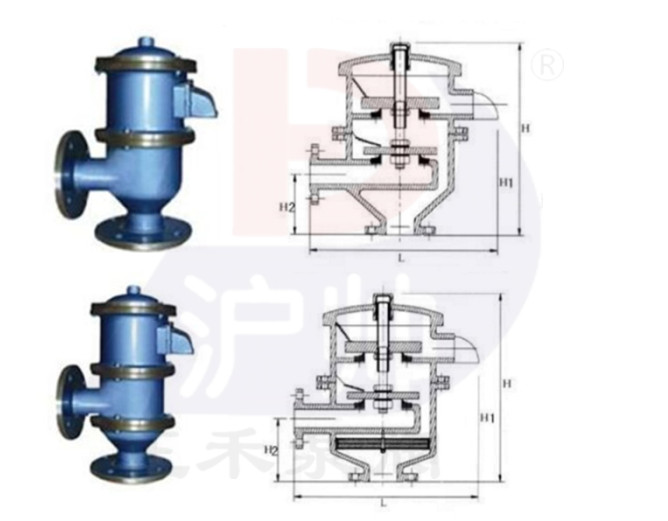

三、HXF-3型帶吸入接管阻火呼吸閥結構圖

四、HXF-3型帶吸入接管阻火呼吸閥技術參數

五、HXF-3型帶吸入接管阻火呼吸閥主要外形及安裝尺寸
